您的位置：主页 > 4G/5G天线 > 4G/5G内置天线 >

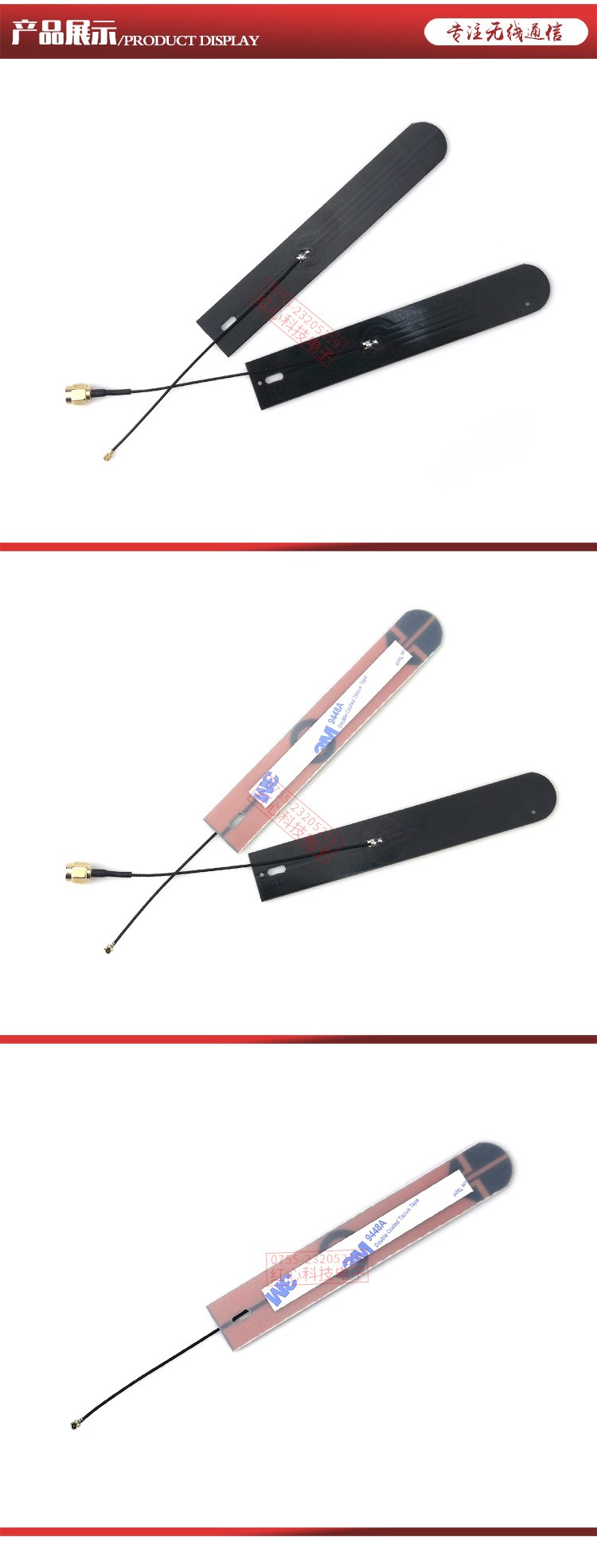

GSM/2G/3G/4G/5G内置PCB天线全向高增益600-6000MHz

HX-PCB5G-13121-120B1

咨询热线：0755-23205219

Design Specifications	Typical	Units
天线形式	PCB板+端子线
工作频率(working Frequency）	600-6000	MHZ
增益( Gain)	12	DBi
天线效率 ( Antenna efficiency )	35-80	%
电压驻波比( VSWR )	<1.8
极化方式（Ploriaztion）	垂直极化
轴比（Axial Ratio）	当天线为圆极化时备注在工作宽带内的轴比大小	N/A
辐射方向（Radiation pattern）	全向
馈电阻抗（impedance）	50	ohm
功率容量（Power handling）	33	dbm
天线接口（Interface）	Ipex1代/SMA
天线尺寸（Overal dimensions）	131*21	mm
重量（Weight）	无要求
工作温度（Operatin Temp）	-30-70	℃
储存温度（Storing Temp）	-30-70	℃

深圳市红心科技电子有限公司专注于天线研发、生产、销售，是综合一体化高科技企业。主要产品有315M天线、433M天
线、470M天线、868M天线、915M天线、2.4G天线、2G天线、GPRS天线、GSM天线、3G天线、LTE/4G天线、5G天线、5.8
G天线、RFID天线、GPS北斗内外置天线；包含FPC天线、PCB天线、弹簧天线、铜管天线、陶瓷天线、胶棒天线、吸盘天线、车
载贴片天线以及GPS导航天线和连接线、馈线、转接线、射频同轴线接头等通讯配件和通讯设备射频器件的研发生产。
