影响GPS天线性能的有哪几个方面？

发表时间：2022-01-20

今天，小编给大家介绍的是影响GPS天线性能的有哪几个方面，详情请看下文：

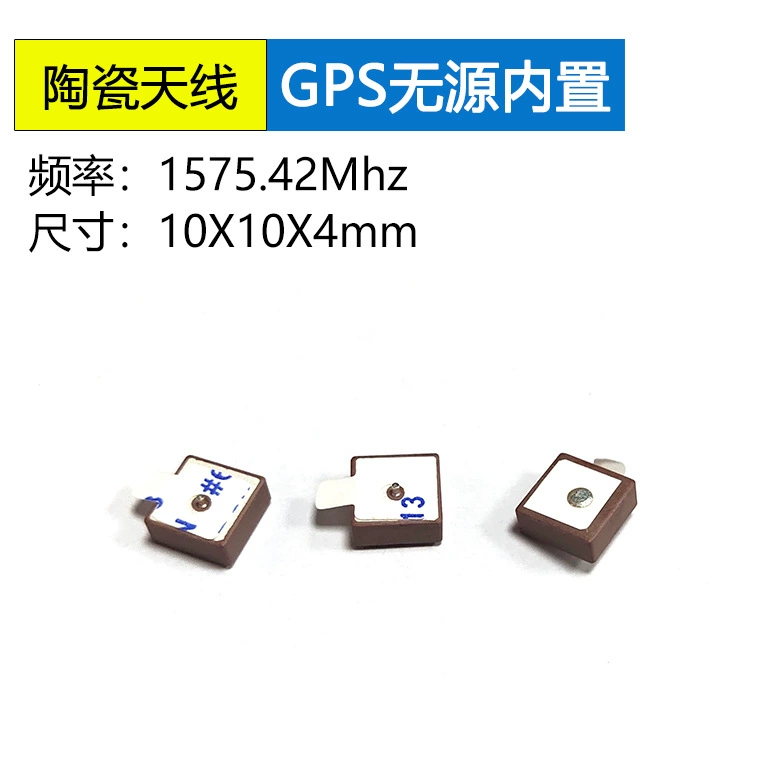

1、陶瓷片:陶瓷粉末的好坏以及烧结工艺直接影响它的性能。现市面使用的陶瓷片主要是25×25、18×18、15×15、12×12。陶瓷片面积越大，介电常数越大，其共振频率越高，接受效果越好。陶瓷片大多是正方形设计，是为了保证在XY方向上共振基本一致，从而达到均匀收星的效果。
2、银层:陶瓷天线表面银层可以影响天线共振频率。理想的GPS陶瓷片频点准确落在1575.42MHz，但天线频点非常容易受到周边环境影响，特别是装配在整机内，必须通过调整银面涂层外形，来调节频点重新保持在1575.42MHz。因此GPS整机厂家在采购天线时一定要配合天线厂家，提供整机样品进行测试。
3、馈点:陶瓷天线通过馈点收集共振信号并发送至后端。由于天线阻抗匹配的原因，馈点一般不是在天线的正中央，而是在XY方向上做微小调整。这样的阻抗匹配方法简单而且没有增加成本。仅在单轴方向上移动称为单偏天线，在两轴均做移动称为双偏。
4、放大电路:承载陶瓷天线的PCB形状及面积。由于GPS有触地反弹的特性，当背景是7cm×7cm无间断大地时，patch天线的效能可以发挥到极致。虽然受外观结构等因素制约，但尽量保持相当的面积且形状均匀。放大电路增益的选择必须配合后端LNA增益。Sirf的GSC3F要求信号输入前总增益不得超过29dB，否则信号过饱和会产生自激。
GPS天线有四个重要参数:增益(Gain)、驻波(VSWR)、噪声系数(Noise figure)、轴比(Axial ratio)。其中特别强调轴比，它是衡量整机对不同方向的信号增益差异性的重要指标。由于卫星是随机分布在半球天空上，所以保证天线在各个方向均有相近的敏感度是非常重要的。轴比受到天线性能、外观结构、整机内部电路及EMI等影响。

好啦，以上就是有关影响GPS天线性能的有哪几个方面的全部介绍了，希望可以帮助到大家哦~
